RETRO CHIP Tester

. Na da hast du aber Glück, dass du nicht in Österreich wohnst 😮 😎 😂

Gtx., andY

mega-hz schrieb: Warum? Achso ja, hatte gelesen das er nicht mehr nach Ö verschickt warum auch immer... das meinst Du?

Jaaa..., war ein Scherz 😉

Gtx., andY

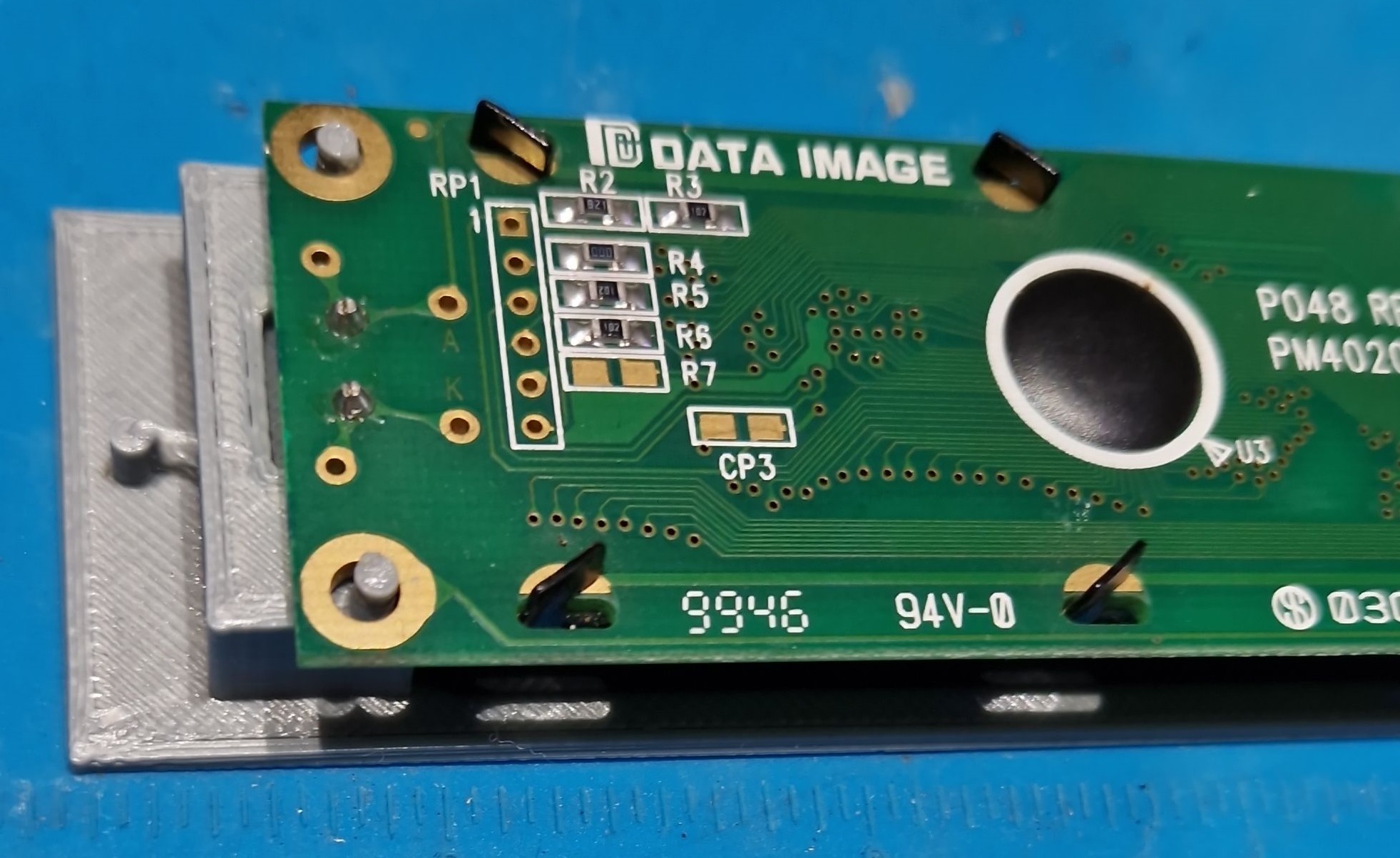

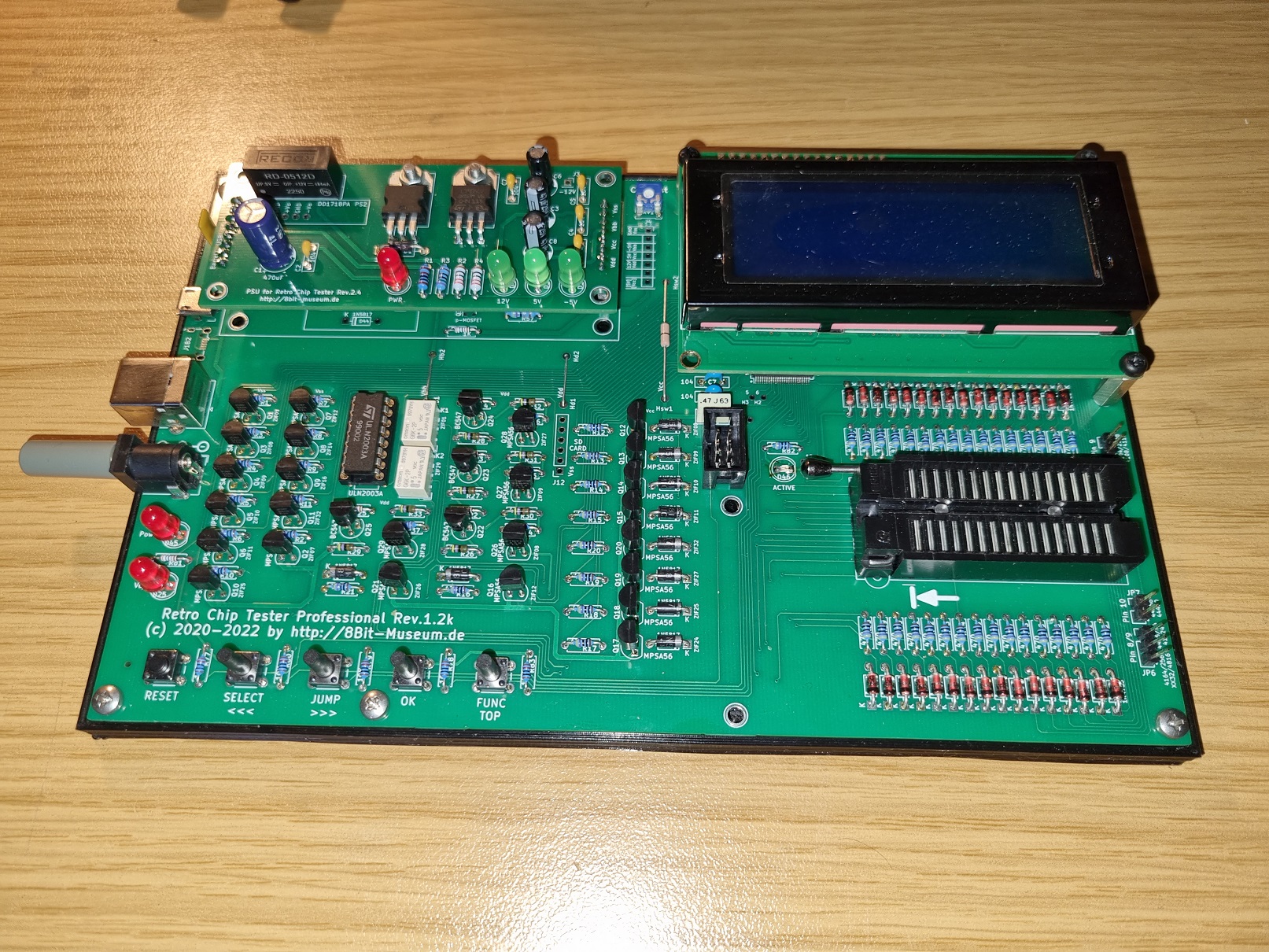

Ja, der RCT ist ein sehr geiles Teil. Hab da schon so manches kaputte RAM mit entdeckt. Mein "Gehäuse" ist nur eine selbst gedruckte Bodenplatte. Der Nullkraftsockel ist von Aries. Das erste Billigteil war auseinander gebröselt. Leider ist der Betätigungshebel an der "falschen" Seite. LED raus, SMD LED rein. Wiso muss Mouser auch jedes Teil in mindestens 42 Varianten haben?

VG Jürgen

Das wäre doch etwas für unseren Rechnerservice, oder? 😛

HABEN WILL!!!

Da muss ich mich gleich mal schlau machen. Da werde ich mir wohl eine Teilbestückte Platine bestellen.

Gibt es da irgendwelche speziellen Bauteile die schwer zu bekommen sind?

Hallo

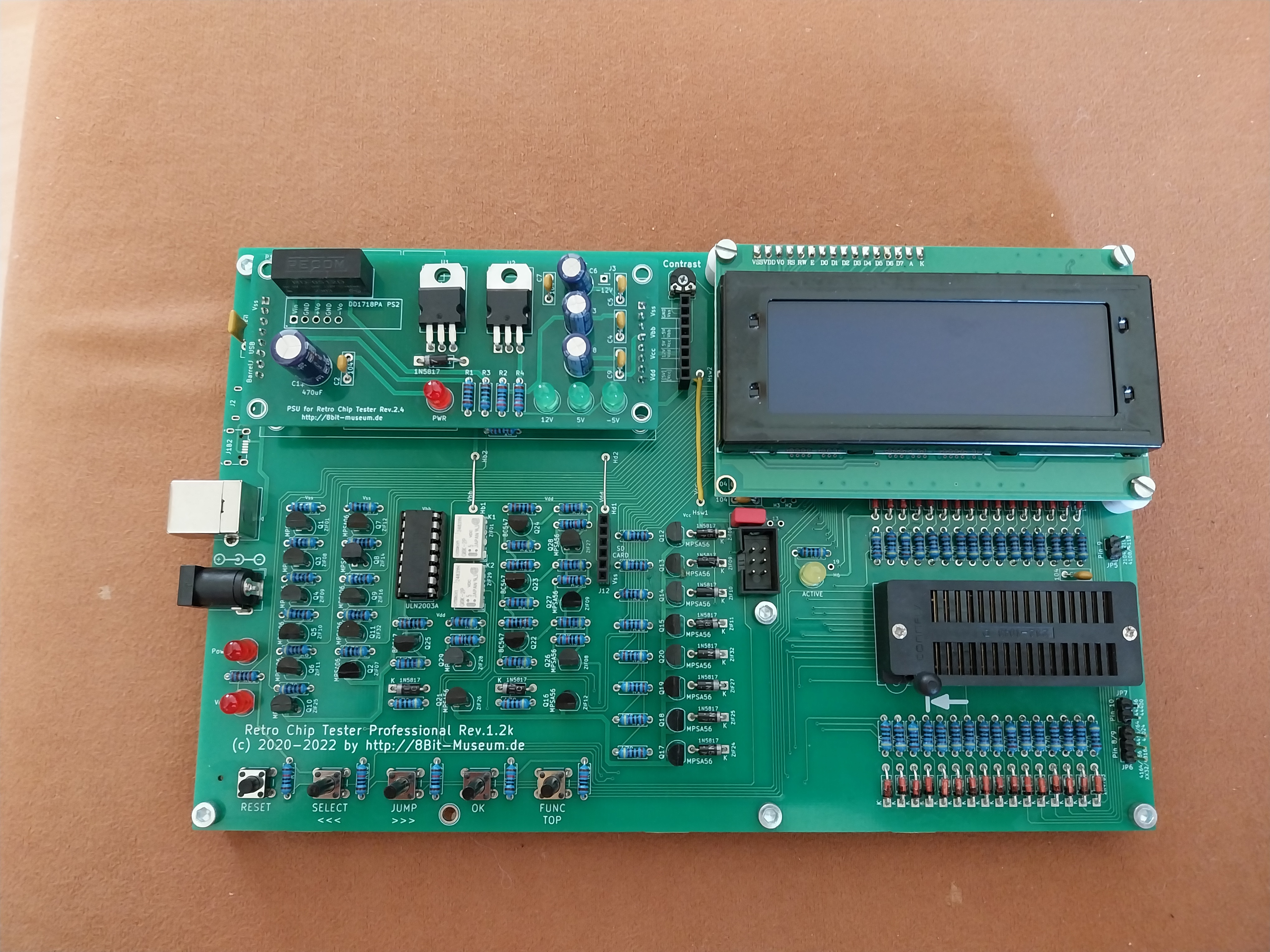

Das ist ein wirklich schönes Teil. Habe ihn schon länger und er ist absolut empfehlenswert. Die Anleitung zum Aufbau und Betrieb sind sehr gut.

Gruss Mark

Den RAM Tester habe ich auch. Mit kleinem LCD. War auch hilfreich bei den RAMs aus China (20% Ausschuss).

So einen Tester für weitere Bauteile würde ich auch haben wollen. Welchen Adapter muss ich denn da bestellen um Atari ICs zu testen.

Ich hab mir vor längerem auch mal einen Retro Chip Tester aufgebaut. Die Teile gabs alle bei Reichelt und der Aufbau mit Hilfe der guten Anleitung war nicht so schwer.

Er hat mir schon bei sehr vielen Bauteilen extreme Dienste erwiesen, vor allem bei Speicherchips.

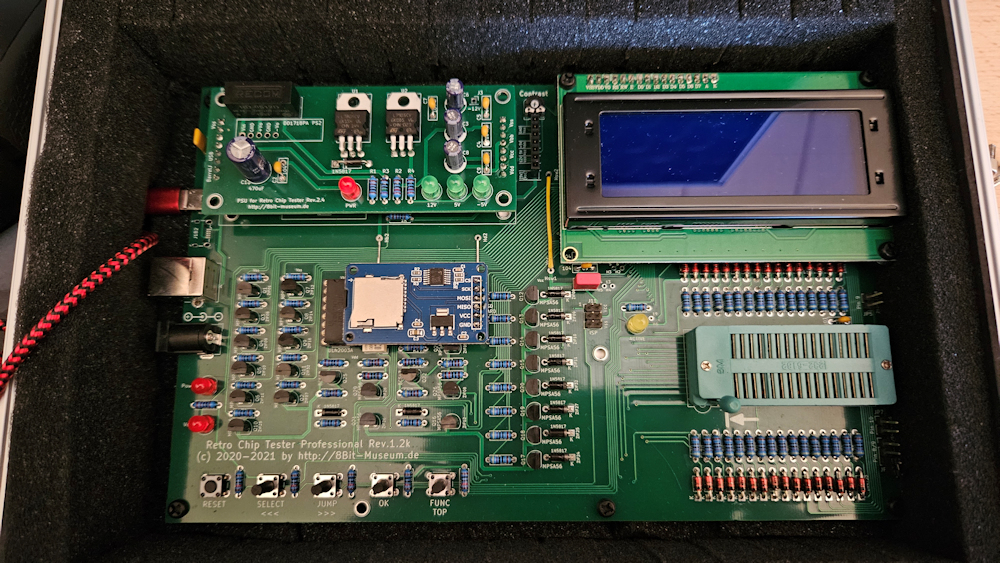

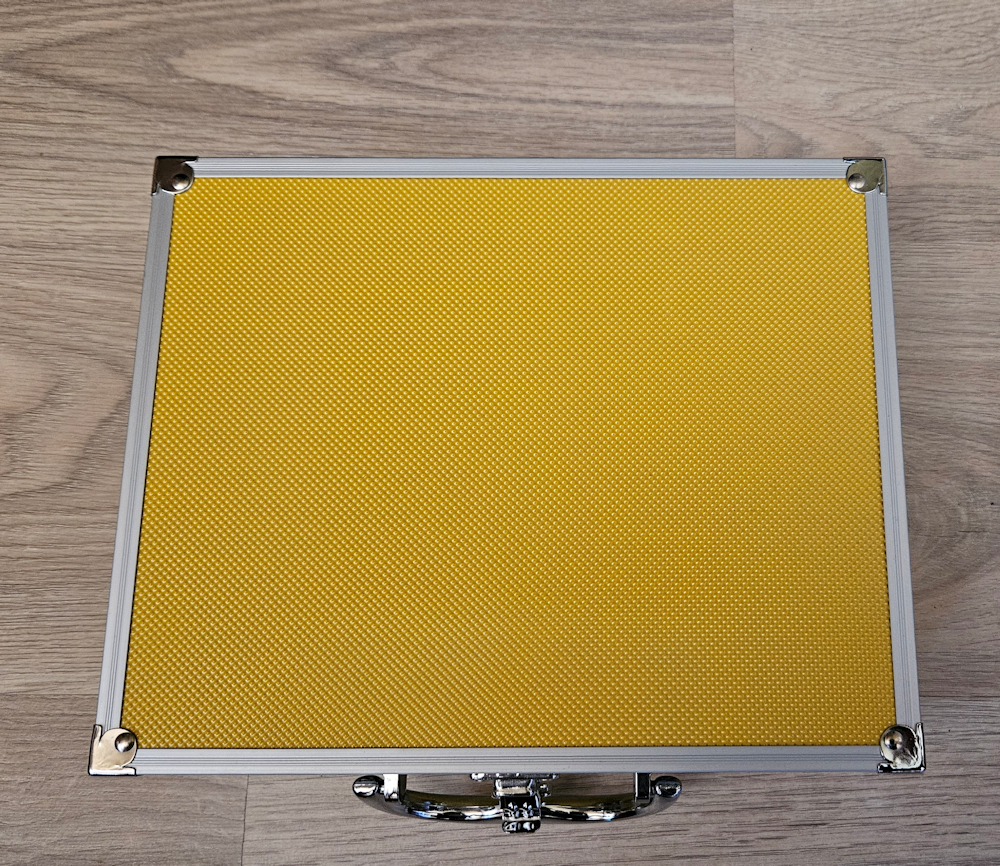

Hab meinen Chip Tester in einem kleinen Koffer eingebaut.

Hi,

Hat zwar noch kein Gehäuse reicht mir aber auch so.

Wo und in welcher Variante habt ihr den Tester bestellt? Als reine Platine oder mit dem Atmega vorbestückt. Muss man in der vorbestückten Version noch den Atmega selbst Programmieren?

Ich habe gesehen es gibt verschiedene DC/DC Aufsätze. Welcher macht da am meisten Sinn und ist der im Bausatz Mit dabei?

Hallo Olix, Meine Version war mit bestückten Atmega2560 und DC/DC Option #2 mit Recom RD-0512D umd LM317 Mir der Variante des DC/DC Moduls kann man wohl alles machen laut beschreibung.Werde ich wohl nie brauchen aber
"Haben ist besser wie Brauchen" ,sag ich immer.

gruss Mark

@Mark: ... und wo hast du die Platine bestellt?

Ich bin zwar nicht Mark aber hier stehen die Kontaktdaten. Es gibt wimre auch eine Preisliste. Der ATMEGA ist programmiert und es gibt ständig Updates.

https://8bit-museum.de/kontakt/

VG Jürgen

Ich hatte auch die Variante mit aufgelötetem und programmiertem ATmega bestellt. schien mir am besten. Und auch die DC/DC Variante mit dem Recom

Ich verwende auch den Retro Chip Tester, kann als Ergänzung aber noch den BackBit Chip Tester Pro V2 empfehlen. Dieser kann auch viele Spezial IC's, unter anderem von Atari, testen: CO10444 TIA, CO10745 6507, CO11903 TIA, CO12294 POKEY, CO12295 CTIA, CO12296 ANTIC, CO14377 6502B, CO14795 PIA, CO14805 GTIA, CO14806 SALLY, CO14887 ANTIC, CO14889 GTIA, CO21697 ANTIC, CO21698 ANTIC, CO24674 MARIA, CO25718 MARIA, CO61991 FREDDIE, 137304 LETA

Es gibt auch ein Forum des Herstellers, das bei Fragen und Problemen unterstützt. Es gibt auch regelmäßige Firmware updates, mit denen neue Bauteile hinzugefügt werden. Auf Anfrage werden auch von den Nutzern gewünschte Bauteile hinzugefügt wenn technisch machbar und ein Muster zum testen vorhanden ist.

https://store.backbit.io/product/chip-tester/

Was für ein Pprogrammiergerät benötigt man, wenn man später Updates für den ATMEGA einspielen will?

Man benötigt einen ISP-Programmer für ATMEL-Prozessoren. Wird per USB an den PC angeschlossen und an die SPI-Schnittstelle des Retro Chip Testers. Gibt es für um die 10 Euro z.B. bei Amazon.

Marcus schrieb: Man benötigt einen ISP-Programmer für ATMEL-Prozessoren. Wird per USB an den PC angeschlossen und an die SPI-Schnittstelle des Retro Chip Testers. Gibt es für um die 10 Euro z.B. bei Amazon.

würde das hier gehen: https://www.amazon.de/Paradisetronic-com-Programmierger%C3%A4t-ISP-Adapter-Programmer-Arduino/dp/B07Y3B8H91/

Der Entwickler empfiehlt den hier:

https://www.amazon.de/USB-Progger-Atmel-STM32-Controller/dp/B0068MI1H8

VG Jürgen

. Konnte einfach nicht anders und musste mir eine Platine mit vorprogrammiertem Atmega bestellen. Jetzt geht's ans Bauteile Beschaffen.

Fall jemand vorhat sich in absehbarer Zeit auch son eine Platine zu bestücken, dann melden. Ich würde dann anbieten die Bauteile mehrfach zu bestellen. Lässt sich sicher was bei sparen.

ich bin dabei - welche Variante aus der Bestellliste hast du denn genommen - nur das Board mit programmiertem Chip? Oder auch Adaptoren?

BöserWatz schrieb: ich bin dabei - welche Variante aus der Bestellliste hast du denn genommen - nur das Board mit programmiertem Chip? Oder auch Adaptoren?

ich habe jetzt erst mal nur das Board mit vorprogrammiertem Chip und dem Standard DC/DC Board bestellt. Adapter scheint mir erst mal für meine Zwecke nicht so notwendig.

Aber da ich davon ausgehe, dass ich nicht wieder gleich 50 Bausätze bestellen muss, wie beim 600XL Remake, sondern höchstens zwei oder drei, brauchen wir nicht beide die gleiche Konfiguration haben. Ich passe das gerne an.

Ich lese mich jetzt erst mal in die BOM und die diversen Einkaufs-Körbe ein und schaue mal was man alles braucht und wo man es am günstigsten bekommt. Wenn ich alle Infos zusammen habe, stelle ich die hier ein. Dann können wir das ja abgleichen. Ich kann dann meine Einkaufsliste doppelt bestellen oder nur einzelne Sachen daraus oder auch zusätzliche Teile....

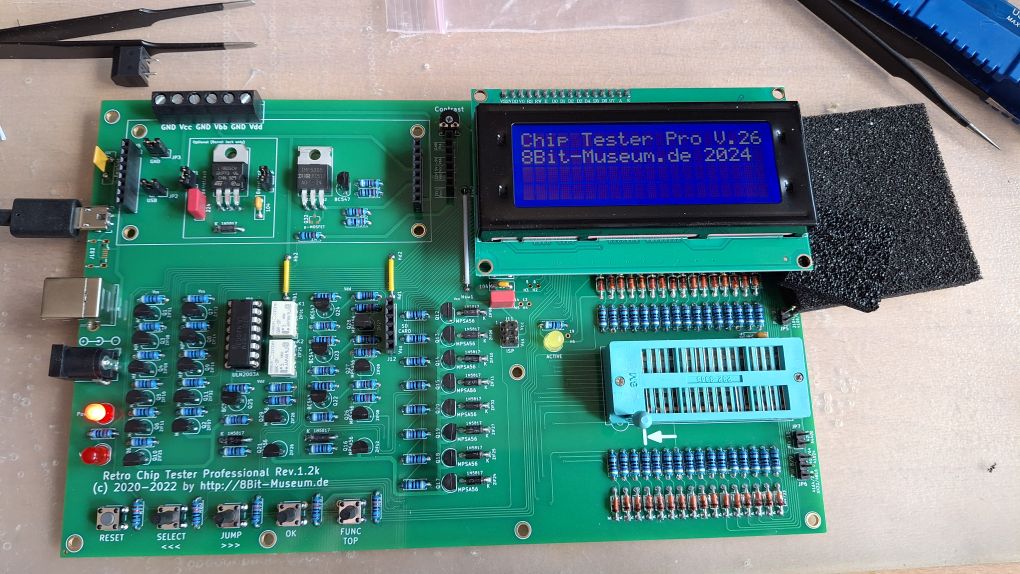

. Meiner läuft 😀 . Mir fehlen zwar noch die Abstands-Bolzen und ein Gehäuse, aber das Board selbst ist erfolgreich bestückt und hat auf Anhieb funktioniert. Man muss aber auch sagen, dass die Dokumentation dieses Projekt mehr als Vorbildlich ist. Alleine das Interaktive Laylout mit der Bauteile-Finderfunktion ist ja ein Traum.

. Adapter-Platinen . Ich will mir für den Retro Tester noch ein paar Adapter-Platinen machen lassen. Ich habe schon mit dem Entwickler gesprochen und solange es bei ein paar Adaptern bleibt, dann darf ich auch die übrigen hier zum Selbstkosten-Preis verkaufen (muss ja pro Platine immer 5 machen lassen). Würde dann einen kleinen Aufschlag an den Entwickler als Unterstützung für das Projekt weiterleiten.

Ich werde mir wohl folgende Platinen machen lassen (nicht weil ich sie wirklich brauche, sondern nur so als Ergänzung):

Adapter zum Auslesen der Hersteller-Signatur von 27xxx EPROMs (Siehe Bedienungsanleitung Seite 91) Adapter zum Auslesen von Atari VCS Modulen (Siehe Bedienungsanleitung Seite 84) Adapter zum Testen von Joysticks (Siehe Bedienungsanleitung Seite 115) Adapter Clock Generator (Siehe Bedienungsanleitung Seite 124) Adapter Frequenz Zähler (Siehe Bedienungsanleitung Seite 125)

Ein Set mit allen 5 Adaptern (nur die Platinen ohne Bauteile) käme vermutlich auf ca. 6-7 Euro, dazu noch 2 Euro als Spende an den Entwickler. Also deutlich unter 10 Euro. Falls jemand Interesse hat einfach melden. Bei Interesse könnte ich das Set natürlich noch um andere Platinen ergänzen. Der Setpreis dürfte sich um ca. 1 Euro pro weiterer Platine erhöhen.

Oliver

Hi Oliver,

also ich wäre mit einem Satz Adapter dabei, wenn noch verfügbar.

Bin noch nicht dazugekommen mir welche zu machen.

@Tolot: Ist notiert.

Bleiben noch drei.

Da bin ich dabei

BöserWatz schrieb: Da bin ich dabei

OK, da waren's nur noch zwei.

... noch eins übrig.

OK,

würde ich nehmen, wenn noch vorhanden ...

Viele Grüße und Dank Jürgen

Brechreiz schrieb: OK,

würde ich nehmen, wenn noch vorhanden ...

Viele Grüße und Dank Jürgen

OK.... und alle weg!

@Brechreiz, mega-hz, BöserWatz, Tolot: Ihr bekommt demnächst ein Mail von mir.

Hi,

hätte ich doch ... :-/

Grmpf.

CU, Erhard

Hallo Oliver,

wäre "nice to have" aber brauchen tue ich es eigentlich nicht wirklich (wie so Vieles 🙂). Ich trete zu Gunsten Erhards zurück, wenns genehm ist.

VG Jürgen

... ich schreibe Erhard mal an.

Hi,

ich hatte mich darüber geärgert, daß ich eben keinen RETRO CHIP Tester für mich mitbestellt hatte. Dummheit muß eben bestraft werden 🙂

Es ging also nicht nur um die Adapterplatinen, sprich Du brauchst nicht zurücktreten.

Trotzdem vielen Dank!

CU, Erhard

@Erhard: Der Chip-Tester ist wirklich klasse, aber du bekommst eigentlich (fast) alle Teile bei Reichelt. Die eigentliche Platine musste sich eh jeder selbst beim Entwickler bestellen und der finanzielle Vorteil der Sammelbestellung war jetzt auch nicht so riesig. Ich kann die gerne den Warenkorb für alle Teile zukommen lassen, falls du auf eigene Faust doch noch einen haben möchtest.

Hallo zusammen,

Oliver hat mich auf diesen Beitrag aufmerksam gemacht.

Für diejenigen, die mich noch nicht kennen, möchte ich mich kurz vorstellen: Ich bin der Entwickler des RCT und besitze eine kleine Sammlung an Geräten, die auch die Motivation geliefert hat ein solches Gerät zu entwickeln.

Im Web bin ich unter 8Bit-Museum.de seit über 25 Jahren erreichbar. Ein paar Bilder meiner Sammlung findet man z.B. unter https://8bit-museum.de/in-eigener-sache-ueber-1000-heimcomputer-und-videospielkonsolen/ oder in den (nicht vollständigen) Bildergalerien, z.B. für die Hardware (es gibt noch eine für Software und ein paar Bücher): https://8bit-museum.de/sonstiges/bilderalbum-hardware/

Wer Fragen zum RCT hat, kann sich gerne direkt an mich wenden. Am einfachsten per E-Mail oder in einem der vielen Foren, wo ich inzwischen angemeldet bin. Also jetzt auch hier

Stephan aka slabbi

. @slabbi : Willkommen in unserer aktiven Atari-Gemeinschaft und hier im Forum.

Wie du sehen kannst, hat dein Retro-Chip-Tester auch in Atari-Kreisen bereits viele Freunde gefunden 😀 Vielen Dank für dieses schöne Stück Hardware.

Moin Stephan, und willkommen im Forum. Deine Sendung ist bereits angekommen. Danke nochmals. Grüße, Ingo

Hallo Oliver,

dann nehme ich die Adapterplatinen natürlich wieder. Sorry für die Konfusion.

VG Jürgen

Hallo,

@Stephan aka slabbi

dann kann ich vielleicht hier das Platinenset bei Dir bestellen? Bezahlung geht aber nur per klassischer Überweisung (passend zu Retro 🙂 )

@Olix

Warenkorb

Ich schau mal erst, ob ich die Platinen bekommen kann. Vielen Dank auf jeden Fall.

@Brechreiz

Brechreiz schrieb: Sorry für die Konfusion

Ganz im Gegenteil muß ich mich entschuldigen. War ja meine Unachtsamkeit.

Viele Grüße

Erhard

Hallo,

Oliver hatte mir schon berichtet, dass der RCT gut angekommen ist.

Ich habe mir überlegt, was ich als Einstieg anbieten könnte.

Da anscheinend noch einige User Interesse haben einen RCT aufzubauen würde ich folgendes als Einstieg anbieten:

Wer sich bis kommendes Wochenende (18.8.) über meine Website (RCT Kontaktformular) an mich wendet und seinen ABBUC Usernamen angibt (es zählen nur User, die heute schon registriert sind), der bekommt 10% Nachlass auf alles (außer Porto; die 10% entsprechen ungefähr der Marge).

Obiges schließt auch die Platinen für NOP-Tester (es gibt 18 Platinen für 24 verschiedenen CPUs) und den neuen Z80 CPU Tester (siehe Github https://github.com/slabbi/Z80-CPU-Tester ) mit ein.

Nur als Hinweis: Ich habe nur Platinen (wahlweise auch mit vorbestücktem ATmega2560 und vorprogrammiert), keine Bauteilsets oder Fertiggeräte. Wer ein Fertiggerät bevorzugt, dem kann ich einen Kontakt (Shadow-aSc aus dem VzEkC Forum) vermitteln, der RCTs auf Anfrage aufbaut.

Stephan

Erhard schrieb: dann kann ich vielleicht hier das Platinenset bei Dir bestellen? Bezahlung geht aber nur per klassischer Überweisung (passend zu Retro 🙂 )

Da kommt mein Posting ja gerade richtig 😉

. Hallo slabbi/Stephan, Leute

slabbi schrieb: ... Shadow-aSc aus dem VzEkC Forum ...

Shadow-aSc war schon zwei Mal auf der Fujiama (auch dieses Jahr). Einige von uns sollten ihm also kennen.

Tschüß

Mathy

Sleeπ schrieb: Das wäre doch etwas für unseren Rechnerservice, oder? 😛

Ich habe - ähem - die Platine hier seit ca. 3 Jahren herumliegen, aber bisher keine Zeit gehabt, sie mal zu bestücken. Tja.

Grüße, Jürgen

tfhh schrieb: Ich habe - ähem - die Platine hier seit ca. 3 Jahren herumliegen, aber bisher keine Zeit gehabt, sie mal zu bestücken. Tja.

Das ist auch ein Sammelgebiet 😉 Ich habe auch noch 3 oder 4 Platinen liegen, die aufs Bestücken warten.

PS2 Module müssten in vier Schritten getestet werden (da ich nur 32 I/O zur Verfügung habe). Es gibt aber noch zwei weitere Probleme: 1. Ich bekomme Probleme mit dem Refresh, da der 16 MHz Prozessor zu langsam ist, 2. der Test würde eine Ewigkeit dauern. Schon jetzt dauert es mehrere Minuten bei 1 MByte, bei 16, 32 oder mehr MByte (nicht GByte) würde der Test Tage dauern.

Hi,

slabbi schrieb: über meine Website (RCT Kontaktformular) an mich wendet

verrätst Du mir die Adresse der Webseite?

CU, Erhard

mega-hz schrieb: Hat es einen besonderen Grund warum viele ICs linksbündig eingesetzt werden müssen? Das bringt einen manchmal etwas durcheinander wenn man wieder zum GALEP greift. 🙂

Ja, es ist die sinnvollste Weise, wenn man die Spannungsversorgungen möglichst immer an derselben Stelle haben möchte. Machen viele anderen Programmierer aber auch so.

Erhard schrieb:

slabbi schrieb: über meine Website (RCT Kontaktformular) an mich wendet

verrätst Du mir die Adresse der Webseite?

http://8bit-museum.de/rctd

So, ich bin wieder aus dem Urlaub zurück, habe diese Woche noch frei und passender Weise sind heute die Bauteile angekommen. 😁

Olix schrieb: Alleine das Interaktive Laylout mit der Bauteile-Finderfunktion ist ja ein Traum.

Da bin ich noch nicht drüber gestolpert - Wo finde ich den?

Ich habe als Aufbauanleitung das PDF "DE-1 Aufbau, Programmierung und Fehlersuche Version 2024-05-16". Die darin enthaltene Stückliste ist Rev.1.2i, die Platine ist Rev.1.2k. Da gibt es ein paar Erweiterungen / Unterschiede, wovon die meisten durch den Siebdruck selbsterklärend sind.

Nach der Bestellung bekommt man doch einen Zugang zu den diversen Dateien. Dort gibt es das Verzeichnis BOM und darin den Ordner Interaktives Layoit.

Darin gibt es dann die HTML Datei mit dem interaktiven Layout. Das ist echt grosse Klasse.

... im Ordner BOM gibt es auch noch das Dokument 3 "Stückliste BOM". Dort sind auf Seize 23 im Abschnitt "2.3 Stückliste Chip-Tester (Rev.1.2k) – Zusätzliche Komponenten" die zusätzlichen Bauteile der k Version aufgelistet.

Sleeπ schrieb: So, ich bin wieder aus dem Urlaub zurück, habe diese Woche noch frei und passender Weise sind heute die Bauteile angekommen. 😁

Olix schrieb: Alleine das Interaktive Laylout mit der Bauteile-Finderfunktion ist ja ein Traum.

Da bin ich noch nicht drüber gestolpert - Wo finde ich den?

Ich habe als Aufbauanleitung das PDF "DE-1 Aufbau, Programmierung und Fehlersuche Version 2024-05-16". Die darin enthaltene Stückliste ist Rev.1.2i, die Platine ist Rev.1.2k. Da gibt es ein paar Erweiterungen / Unterschiede, wovon die meisten durch den Siebdruck selbsterklärend sind.

In dem Dokument "DE-1 Aufbau, Programmierung und Fehlersuche Version 2024-05-16" befindet sich keine Stückliste.

Du meinst vermutlich "DE-3 Stückliste (BOM)". In Kapitel 2.2 befindet sich die Stückliste für die 1.2i und in Kapitel 2.3 für die 1.2k. Auch wenn die 1.2i inzwischen fast zwei Jahre alt ist, es gibt vereinzelt immer noch nicht aufgebaute RCTs mit dieser Platine.

Guck aber mal in den Ordner "BOM". Da findest du auch die interaktive Bauteilliste.

Obwohl es gleich mehrere Listen zur Auswahl gibt: Die Platine ist so aufgebaut, dass nicht "die meisten durch den Siebdruck selbsterklärend sind", sondern alle durch den Druck selbsterklärend sind. 😉 Es sind alle Werte aufgedruckt. Ein Blatt Papier beim Bestücken daneben zu legen ist beim RCT nicht notwendig.

slabbi schrieb: Du meinst vermutlich "DE-3 Stückliste (BOM)". In Kapitel 2.2 befindet sich die Stückliste für die 1.2i und in Kapitel 2.3 für die 1.2k.

Asche auf mein Haupt... richtig! Ich hatte wohl zu viele Fenster offen...

slabbi schrieb: In Kapitel 2.2 befindet sich die Stückliste für die 1.2i und in Kapitel 2.3 für die 1.2k.

Ich habe bis dahin nicht weiter hinten gelesen, sondern die Liste 1.2i von vorne abgearbeitet - war aber halt noch nicht durch; dann wären mir die Ergänzungen vermutlich aufgefallen... 😉

slabbi schrieb: Die Platine ist so aufgebaut, dass nicht "die meisten durch den Siebdruck selbsterklärend sind", sondern alle durch den Druck selbsterklärend sind. 😉 Es sind alle Werte aufgedruckt. Ein Blatt Papier beim Bestücken daneben zu legen ist beim RCT nicht notwendig.

Das vermeidlich nicht gekennzeichnete Bauteil, welches ich meinte, war Q32, der SMD-MOSFET. Der ist im Siebdruck nicht näher spezifiziert. Da er aber sowieso nicht bestückt wird, auch nur wichtig wenn Q31 nicht verfügbar wäre.

Ich hake auf dem Blatt die bestückten Bauteile ab und kontrollierer vor dem Einlöten nochmals den Wert anhand der Liste; ich bin da etwas übervorsichtig und versuche so Flüchtigkeitsfehler und die damit verbundene Fehlersuche zu vermeiden. 🙂

Für die Doku muß ich mal ein dickes Lob aussprechen - sie ist wirklich sehr ausführlich. Hätte ich sie vorher aufmerksamer gelesen, wäre mir auch der Hinweis...

MOSFET IRF5305 ... Ab der Version 1.2h ist ein weiterer Footprint für einen MOSFET (Q32) im SOT-23 Gehäuse vorhanden. Sollten die o.g. MOSFETs im TO220 Gehäuse nicht erhältlich sein, kann hierauf ausgewichen werden, z.B. IRLML6401PBF oder IRLML6402PBF. Keinesfalls Q31 und Q32 gleichzeitig bestücken!

...aufgefallen.

Ich kann jetzt zu meiner Verteidigung nur anführen, daß ich schon recht lange Platinen bestücke, so daß ich oft direkt zur Stückliste greife und mich danach richte... wie dieses Beispiel zeigt, gehen dann aber schon mal Infos veroloren. Da alle Bauteile bereits zusammengestellt waren, habe ich das Kapitel "Hinweise zu einigen Komponenten " vorher übersprungen.

slabbi schrieb: Guck aber mal in den Ordner "BOM". Da findest du auch die interaktive Bauteilliste.

Gefunden; auf die Idee in "Interactive Layouts" zu schauen bin ich nicht gekommen. Ich hatte da Daten für die Herstellung der Platine vermutet.

Das ist ja echt der Hammer... da ich, wie gesagt, die Liste abgearbeitet habe, ist das eine echte Erleichterung bei der Suche der Positionen...

Ich bin halt leidgeplagt von anderen Projekten, wo Aufdrucke falsch waren und nicht korrigiert wurden, teilweise sogar Leiterbahnen korrigiert werden mussten oder Stücklisten falsch waren. Oder noch besser: Man hat keinerlei Anleitung und selbst als Profi kann man mit dem Teil dann nichts anfangen.

Nervig finde ich auch in der BOM mit einem Bauteil zu starten und die Bezeichner R1, R3, R124, R19263 dann auf der Platine zu suchen. Am liebsten habe ich alles korrekt auf der Platine stehen. Dann nehme ich halt alle 1k Ohm Widerstände und stecke diese direkt an die richtige Stelle 🙂

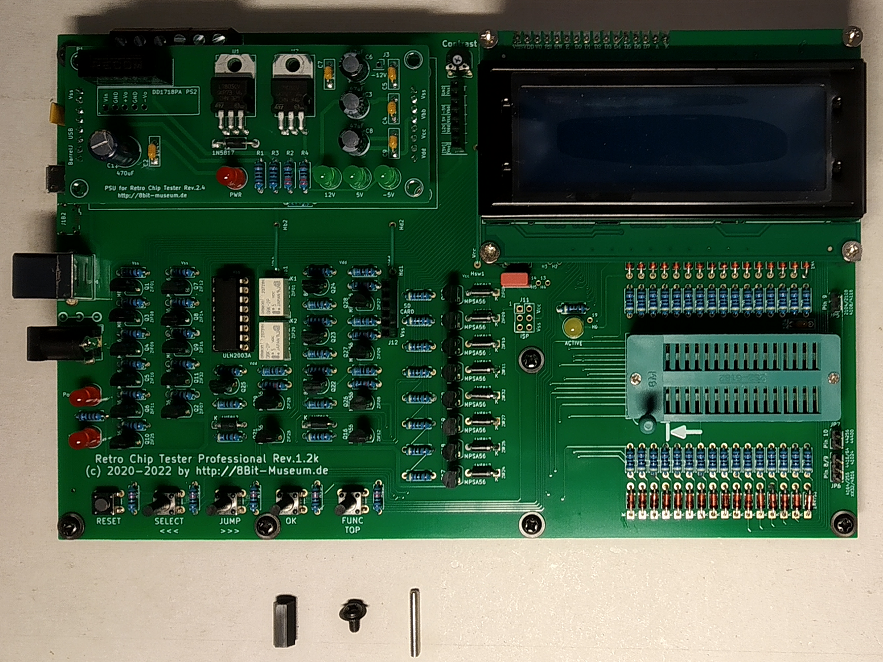

O.K., fertig bestückt. 🙂

Ein erster, kurzer Funktionstest verlief positiv. Praktischer Weise habe ich jüngst einen Rutsch Steckernetzteile 9V DC bestellt; die haben ab Werk den passenden Hohlstecker für den RCT. 🙂

Dann werde ich morgen die Lötseiten der Platinen mal schön säubern.

Wenn du 9V zur Versorgung nimmst, solltest du den 7805 (nur den) mit einem kleinen Kühlkörper versehen. Der muss immerhin 1-2 Watt verbraten.

. Hallo Marc

Währe es dann nicht besser statt den 7805 was neueres zu nehmen, wie zB. 'nen Traco?

Tschüß

Mathy

Ja; Erhard hatte da für die 1050 schon mal passende pinkompatible Regler rausgesucht. Damit werden die als Wärme abgegebene Verluste drastisch reduziert...

Aber da der Tester bei mir wohl nicht im Dauereinsatz sein wird (so viel repariere ich dann ja auch nicht 😁 ), tut´s der lineare Regler plus ggf. Kühlkörper vermutlich. Ich sehe mal wie er sich schlägt.

... zumal die klassischen 7805 einpaar Cent kosten und die Traco gleich einige Euro !

Nicht zu vergessen, dass die Schaltregler hochfrequente Störungen erzeugen, die man evtl. nicht auf der Spannungsversorgung eines ICs haben möchte.

slabbi schrieb: Am liebsten habe ich alles korrekt auf der Platine stehen. Dann nehme ich halt alle 1k Ohm Widerstände und stecke diese direkt an die richtige Stelle 🙂

Danke für diese "Bestätigung". Ich mache es auf allen meinen eigenen Platinen seit jeher so. Ist bei der Handbestückung ungleich einfacher...

Grüße, Jürgen

Den ersten erfolgreichen Einsatz hat mein RCT jetzt hinter sich gebracht: Er hat zwei defekte Micron-DRAMs in einem 800XL entlarvt.

Hallo,

ich bin seit einer Woche daran, auch endlich mal meine Platine zu bestücken.

Die Teile hatte ich anhand eines bei Reichelt bestehenden Warenkorbs bestellt.

Da ist nun leider offenbar nicht alles dabei:

abgesehen von den 1N4733 Dioden, die Reichelt offenbar nicht hat fehlt das Anzeigemodul.

Da ich nichts falsches bestellen will - wo bekommt man das richtige her und was für eines ist es? Kommt das mit der Platine oder hätte ich eine Platine dafür bei Slabbi mitbestellen müssen?

Ich hab gerade hier das ganze Thema von oben bis unten durchgelesen und keinen Hinweis zu einer gesonderten Bestellung des Anzeigemoduls gesehen (kann mir natürlich auch beim Schnellesen entgangen sein).

Erhard

Zu beiden beiden Bauteilen gibt es ausführliche Hinweise in der Dokumentation des Testers. Das Display muss man tatsächlich extra bestellen, gibt es aber für kleines Geld bei Amazon:

https://www.amazon.de/gp/product/B0822QV8HK/

Das Thema Dioden ist etwas komplexer. Reichelt hat die bevorzugten Typen tatsächlich nicht. Es gibt Ersatztypen, die aber auf Grund der Toleranzen nicht empfohlen werden und falls ja müssen dies händisch vermessen werden. Ich suche mal kurz das passende Thema raus und melde mich wieder ...

Thema Dioden:

Im Dokument "DE-3 Stückliste (BOM).pdf" ist dem Thema unter 1.2.1 ab Seite 8 ein eigener Abschnitt gewidmet. Hier steht:

Die Auswahl der Zener-Dioden ist kritisch. Unbedingt hochwertige Zener-Dioden verwenden. Diese
Dioden schützen den ATmega2560 vor der 12V Versorgungsspannung, die einige Chips benötigen.
Damit müssen die Zener-Dioden sicherstellen, dass nicht mehr als 5.3V anliegen, aber auch nicht
weniger als 4.8V (besser mehr). Leider haben Zener-Dioden eine recht hohe Toleranz, die 1N4733A
hat eine Toleranz von 5%.

Alternativen: 1N4733C (2%), 1N4733D (1%), BZX 79C5V1 (5%), BZX 79B5V1 (2%), BZX 55C5V1 (5%),
BZX 55B5V1 (2%)

Auf jeden Fall sollte man die Dioden unbedingt testen. Werte unter 5.0V sind nicht gut, aber kleinere
Abweichungen sind noch akzeptabel. Werte über 5.3V sind ebenfalls nicht akzeptabel.

Ich habe die empfohlenen 1M4733A verwendet. Jede einzelne ausgemessen und davon lagen eigentlich alle in dem Toleranzbereich. Diese gibt es billig bei AliExpress: z.B. https://de.aliexpress.com/item/1005006143410610.html Aber auch noch recht günstig bei Amazon: z.B. https://www.amazon.de/Packung-100-Chanzon-1N4733A-DO-204AL/dp/B079KHSFN5/ ... und auch bei EBay wird man fündig wenn man nach "1N4733A" sucht

. ... es gibt übrigens eine aktuelles Firmwareupdate für den Tester:

https://8bit-museum.de/rct-firmware-v-27-english/ http://8bit-museum.de/firmware

There are many improvements:

1. The ROM identification feature has been improved. Instead of displaying the first database entry only, it shows all entries for a calculated CRC32 now.
2. The max. number of entries for the Index Compiler has been increased to 1,000,000 3. ROM dumping of VCS Cartridges supports F6SC and F8SC bank switching 4. some minor optimizations

A bug that nobody complained about has been fixed:
- The orphaned text "Search" in the help line for the "SERVICE" menu has been removed

A few exotic memory ICs have been added:
- DM85S68 (16 x 4, SRAM)
- HN62312 (256k x 8, ROM)
- TMM2332, Ro9333, Ro9433, CDM5333, 2333 (4k x 8, PROM)
- Atari 23128 Cartridge ROMs (16k x 8, ROM) The Atari "23128" is not a real 23128, it is a modified ROM with 24 pins that is used in cartridges and has a build in bank switching. So you can dump these ROMs without using the VCS Cartridge Adapter.

New and improved Logic-IC tests:
- 75361 (DIP-8 and DIP-14), DM9000, DM9001, 74381, 74382 added
- 74259, 74381/74382 renamed to 74F381/74F382 (improved/corrected)

The 75361 seems to exist as DIP-8 and DIP-14, you can select DIP-8 and
DIP-14 from the menu.

Hi,

Olix schrieb: Das Thema Dioden ist etwas komplexer.

BZX85C5V1 ?

Erhard

Erhard schrieb: BZX85C5V1 ?

Meine Lehrer haben früher immer gesagt: Bitte in ganzen Sätzen sprechen. Jetzt verstehe ich auch warum ... hilft beim Verstehen der Frage 😉

Hallo,

Olix schrieb: Es gibt Ersatztypen

Erhard schrieb: BZX85C5V1

Olix schrieb: Meine Lehrer haben früher immer gesagt: Bitte in ganzen Sätzen sprechen. Jetzt verstehe ich auch warum ... hilft beim Verstehen der Frage

gemeint war, ob die Diode BZX85C5V1 vom gleichen Hersteller als passender Ersatz für die 1N4733 in Frage kommt 🙂

Aber wenn man bei "The Shop" das 100er Tütchen für etwas mehr als 4€ bekommt kann man freilich auch das nehmen und mit dem Anzeigemodul mitbestellen.

Erhard

Erhard schrieb: gemeint war, ob die Diode BZX85C5V1 vom gleichen Hersteller als passender Ersatz für die 1N4733 in Frage kommt 🙂

... das kann die am ehesten der Entwickler sagen. Dieser ist hier im Forum als User "slabbi" angemeldet.

Hallo,

@Mark

wo hast Du denn die 6-polige Wannen-Stiftleiste her?

Erhard

Hallo Erhard,

ich bin zwar nicht Mark, aber meine ist von Reichelt:

https://www.reichelt.de/wannenstecker-6-polig-gerade-wsl-6g-p85732.html?search=wannenstecker

VG Jürgen

Hallo,

Brechreiz schrieb: ist von Reichelt

das ist komisch. Bevor ich hier nachgefragt habe hatte ich Reichelt durchsucht und auch anhand der anderen Wannensteckerbezeichnungen mir Bezeichnungen für eine 6er zusammengestrickt und nach "WSL 6G" und "WSL 06G" gesucht und nix gefunden.

Nun ja, dann kann ich die ja jetzt mitbestellen.

Vielen Dank

Erhard

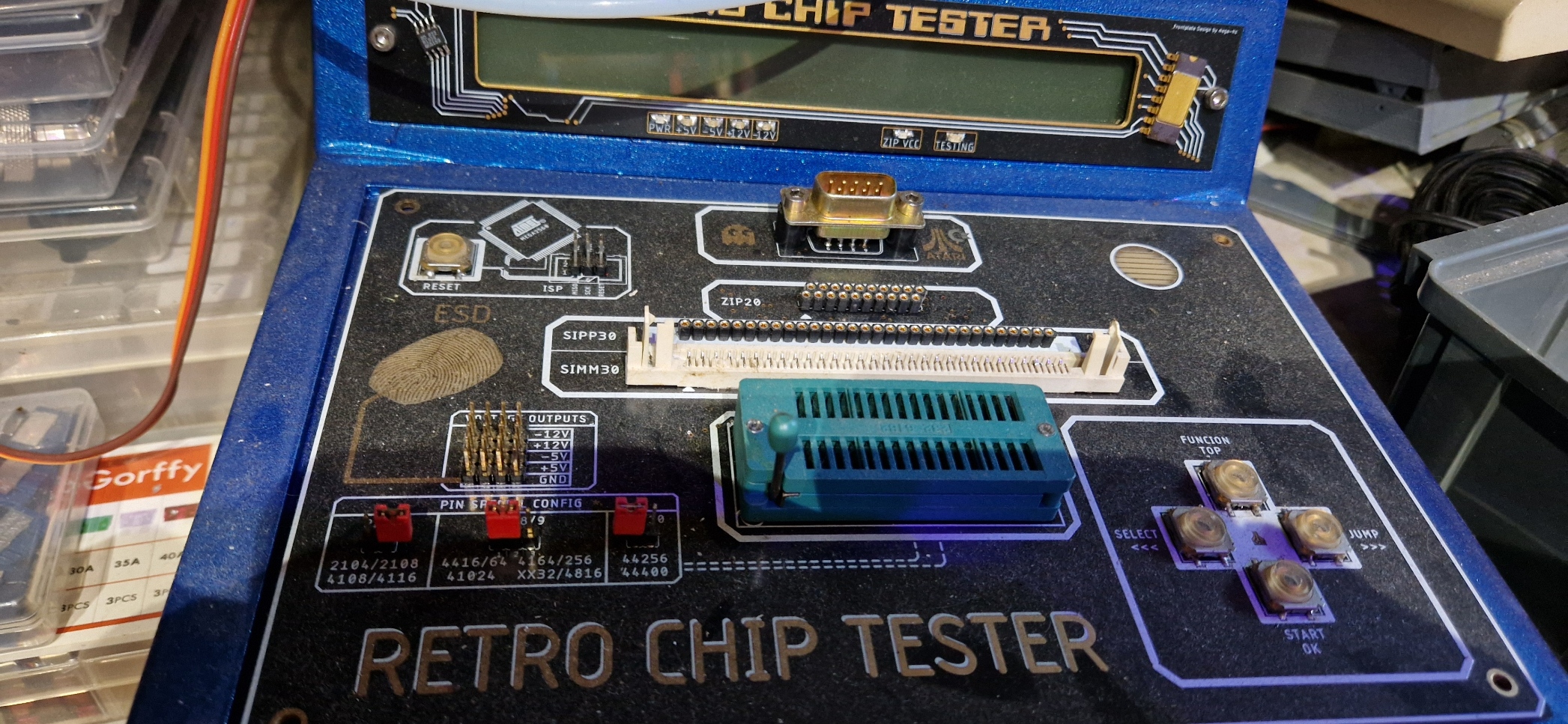

Hallo,

so, meiner ist auch so gut wie fertig. Fehlt noch die 6er Wannenstiftleiste.

Montagematerial sind Kunststoffdistanzbolzen, schwarze M3-Schrauben mit integrierter U-Scheibe sowie M3 Gewindestifte.

Erhard

Ach ja, ich hab noch 2 Sätze Dioden (die neben dem ZIF-Sockel) (die gab es im Hunderterpack) und reichlich Distanzbolzen (die gab es auch im Hunderterpack) übrig.

Wenn da jemand was braucht - bei mir würde der Rest großteils nur noch rumliegen.

Erhard

Hallo zusammen,

hin uns wieder kommt es vor, dass bei einer Lieferung ein paar Platinen kleinere Schrammen vom Bestückungsautomat haben. Technisch sind die 100% i.O., ich gebe sie aber trotzdem günstiger ab. Beim letzten Mal hatte ich in meinem Stamm-Forum diese Aktion gemacht, da hier aber auch viel Interesse war, diesmal auch hier.

Aktuell habe ich drei Platinen mit sehr kleinen Macke (ca. 1-2mm), die ich 30% günstiger abgeben würde. Ist mir selbst auch erst beim Verpacken aufgefallen. Es handelt sich um die bereits mit dem ATmega2560 bestückte und vorprogrammierte Platine.

Wer Interesse hat, kann sich per E-Mail bei mir melden.

Stephan

slabbi schrieb: hin uns wieder kommt es vor, dass bei einer Lieferung ein paar Platinen kleinere Schrammen vom Bestückungsautomat haben. Technisch sind die 100% i.O., ich gebe sie aber trotzdem günstiger ab. Beim letzten Mal hatte ich in meinem Stamm-Forum diese Aktion gemacht, da hier aber auch viel Interesse war, diesmal auch hier.

Leider alle weg...

Nur zur Info: Ich habe letztes Wochenende eine neue Beta-Firmware veröffentlicht. Ich habe auch wieder Platinen auf Lager, insbesondere auch Adapter-Platinen für die "exotischen" ICs.

Im Vergleich zur "beta 4" wurde noch einmal der Test von 4532-3/4, 3732-H/L und der 4164 DRAMs optimiert. Im Grunde nur ein kleines Finetuning.

Improvements PROM programming: file extensions can be in upper case Changed Logic Menu #1: Instead sorting DS/DM logic ICs in blocks of DS8xxx, DS9xxx, DM8xxx, DM8xxx, the sorting is now 8xxx, 9xxx without any prefix Updated the "CRC32 Full List" Improved self-test. It checks for defective Zeners (is a limited test but should be good enough to identify defect diodes). „Pre-Test“ gives faster and more detailed results (e.g. about address decoder faults). This must be enabled in the config ("Chip detect: 2").

New memory ICs SY2158A, SY2158B DM8595, DM8596 (512 x 8, ROM) 74F410 TMS 4532-3 and TMS 4532-4

New/Fixed/Improved Logic ICs 742540, 742541 74720, 74721, Am29520, Am29521 74535, 74536 74210, 74310 40032 MC4015 8092, 9007, 9016, 9017, 9312 9321, 9324, 74192, 74193, 8200 8555, 8556, 8560, 8563, 8835, 9007, 9317 9318, MC14495 MC858, MC930, MC932, MC936, MC937, MC938, MC946, MC949, MC958, MC962 MC963, MC1806, MC1807, MC1812, MC3000, MC3001, MC3002, MC3003, MC3004, MC3005 MC3006, MC3007, MC3008, MC3009, MC3010, MC3011, MC3012, MC3016, MC3018, MC3019 MC3020, MC3023, MC3024, MC3030, MC3031, MC3032, MC3033, MC3034, MC3054, MC3055 MC3060, MC3063, MC3301 KR599IP2

Manual update: EN-2 sec. 3.7.4 (since the RCT uses 470 ohms for protection resistors for over three years now it was time to update this chapter, replaced the 7490 example with 7425).
